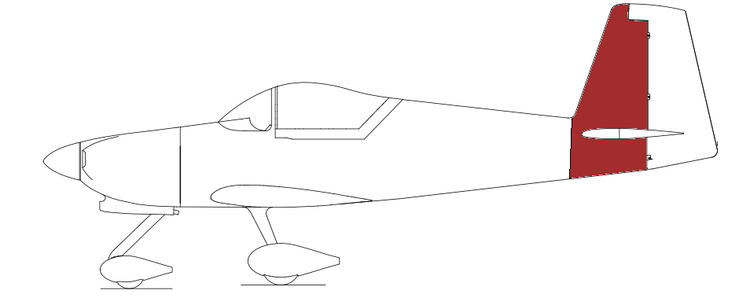

Rot dargestellt der horizontale Stabilisator. ©Vans Aircraft

Unser erster großer Schritt in Richtung Flugzeug: Wir bauen den horizontalen Stabilisator! Anfangen tun wir mit dem hinteren Holm (eng. "rear spar")

Rear Spar

Linker "Rear Spar" und sein Verstärker

Zuerst haben wir angefangen, alle Teile zu entgraten. Danach müssen die Verstärker an den Enden und der langen Kante etwas abgerundet werden:

Verstärker mit abgerundeten Ecken

Dieser wird nun an den "Rear spar" mittels Clecos (Metallhefter) temporär verbunden:

Alex verbindet die beiden Bauteile mittels Clecos

So sieht das ganze dann aus:

Clecos verbinden den Verstärker, als auch den "kleinen Bruder" (vorne im Bild) mit dem Rear spar

Hier sieht man auch ein weiteres Bauteil vorne im Bild: Dieser Verstärker ist Teil des Service Bulletins (siehe auch Kit 1) und wird in den neueren Versionen des Kits von Anfang an eingebaut. Danach werden alle Löcher noch einmal gebohrt (Die vorgebohrten Löcher sind zu klein) und die Clecos wandern ein Loch weiter:

Clecos am Rear spar und dem Verstärker. Jedes freie Loch wird gebohrt, danach wandern die Clecos einen Schritt weiter

An dem Ende kommen die ersten Winkel:

Winkel am Verstärker an der Außenseite vom Rear spar

Und in der Mitte der Winkel mit dem Kugellager:

Zentrale Winkel mit Kugellager, aber noch nicht gebohrt

Die beiden Winkel halten das Kugellager in Position, aber nur ein Winkel hat Löcher. Dies muss also nachgeholt werden und das Kugellager dazwischen muss grundiert werden:

Nun kommen die allerersten Nieten (war schon cool und hat sich irgendwie wie ein kleiner Meilenstein angefühlt):

Front spar

Anfangen tun wir wieder mit Entgraten und abrunden der Versteifung:

Fertig abgerundet und entgratet

Der vordere Holm muss 6° gebogen werden. Der Verstärker dieser Biegung von Vans ist schon vorgebogen. Hier sieht man, wo er ungefähr sein sollte:

So soll es ungefähr am Ende zusammen passen

Leider habe ich mich im Plan verlesen und die Biegung an der falschen Stelle gemacht. Auf dem Bild sieht man zwei große Löcher. Das linke (Richtung blauer Folie) wäre das richtige gewesen. Nach Rücksprache mit Andreas haben wir uns drauf geeinigt, ein neues Teil zu bestellen. Darauf warten wir aktuell noch:

Falsch gebohrtes Loch (rechts), welches unseren Zeitplan etwas nach hinten wirft
